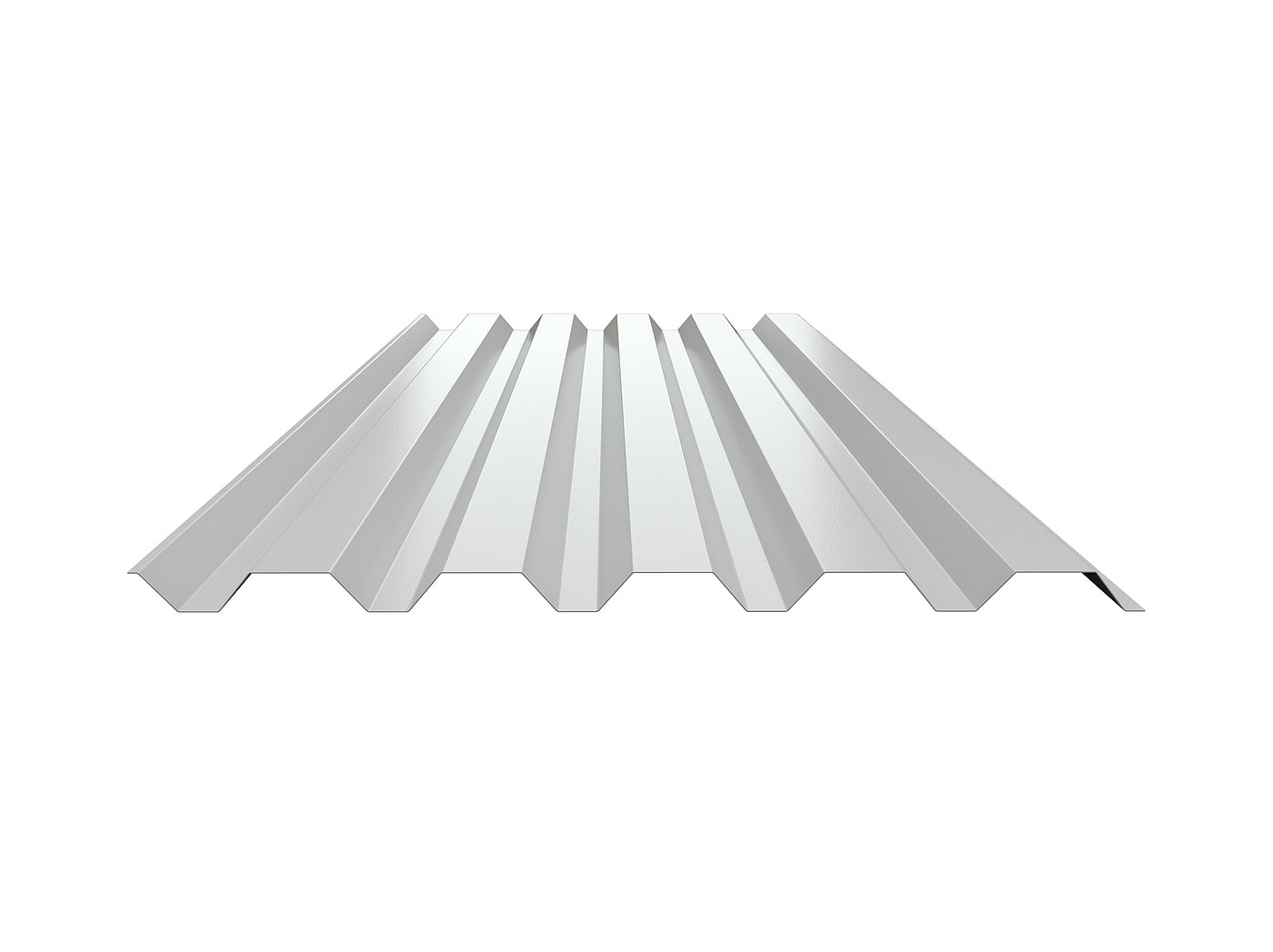

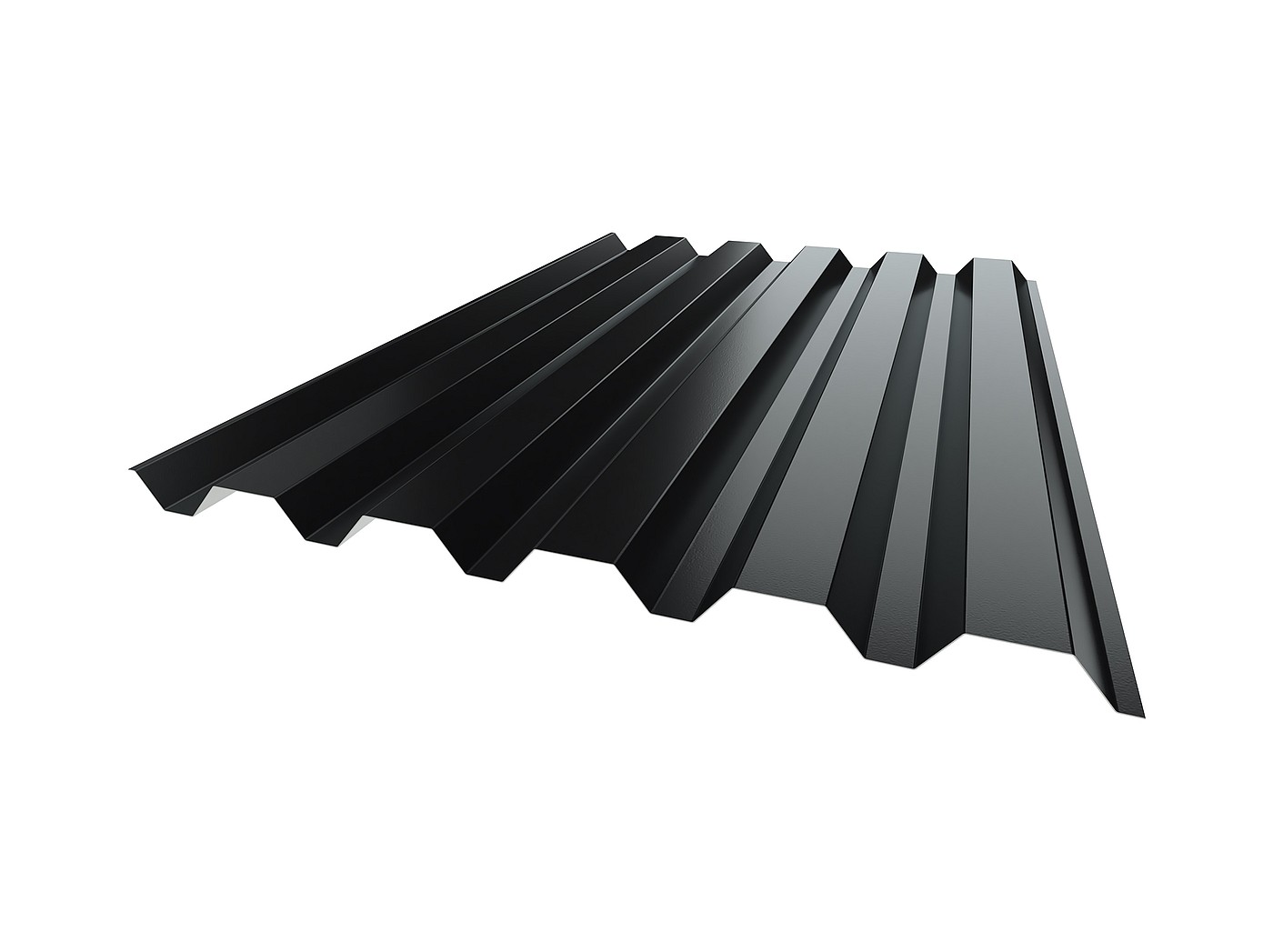

VP 45 - den tåliga profilen för stora väggytor

Name: VP 45
SKU: 307687
Availability: InStock

Vägg

En stark profil som tillåter långa regelavstånd. Används vanligen för väggbeklädnad på större industriella och kommersiella stålhallar. Profil ger stora fasader ett proportionerligt utseende.

Beskrivning

Tålig profil för stora väggytor

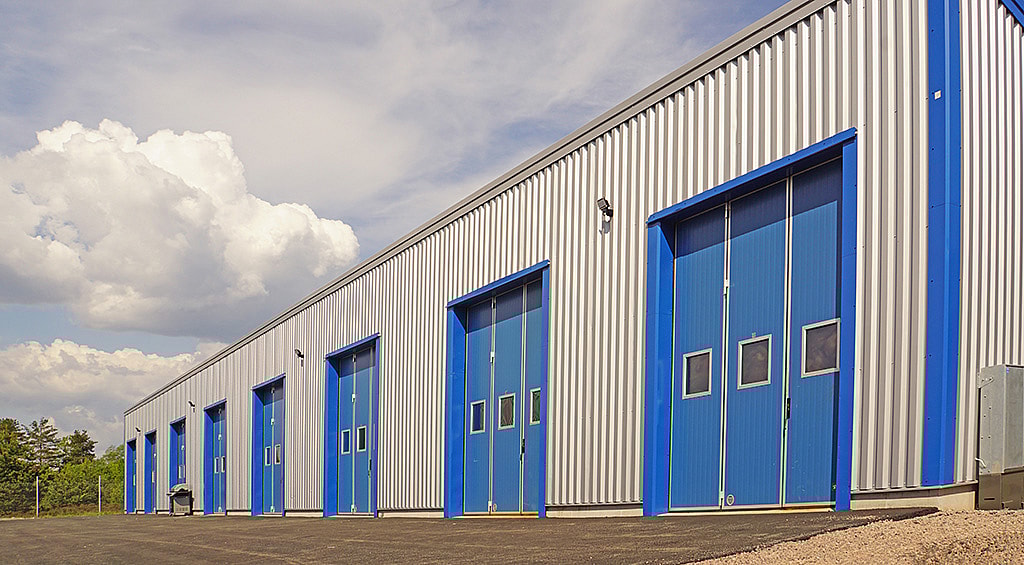

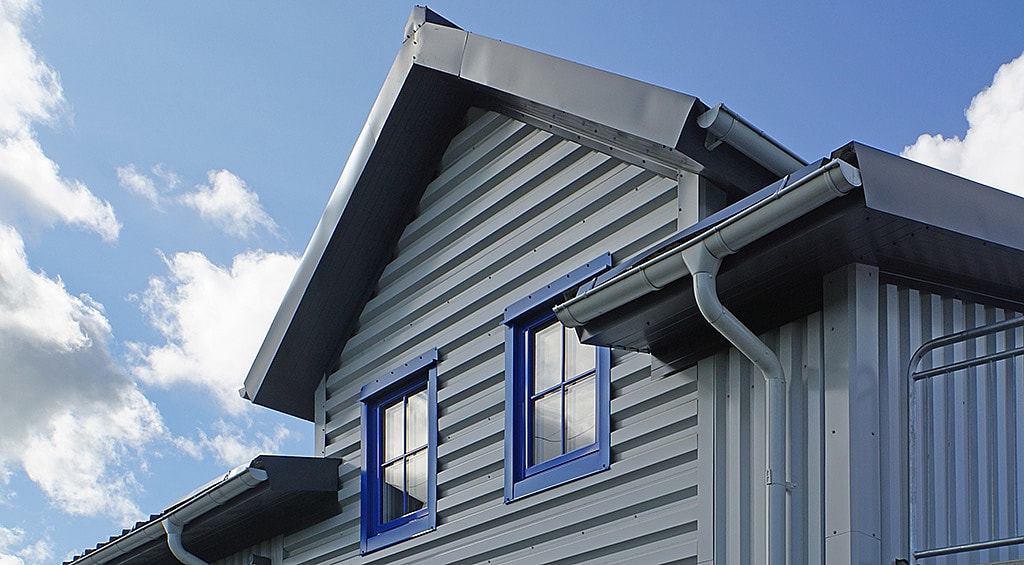

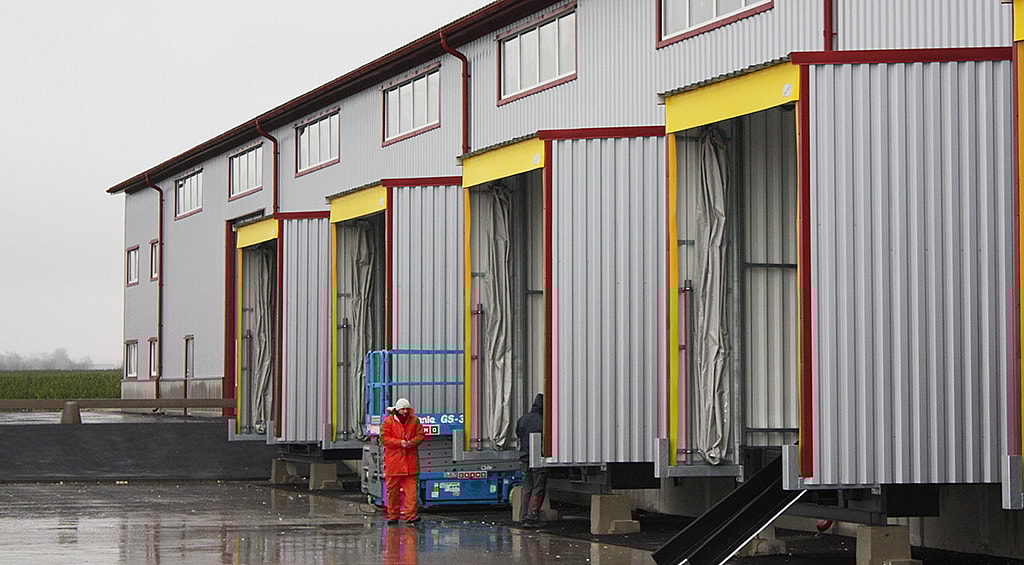

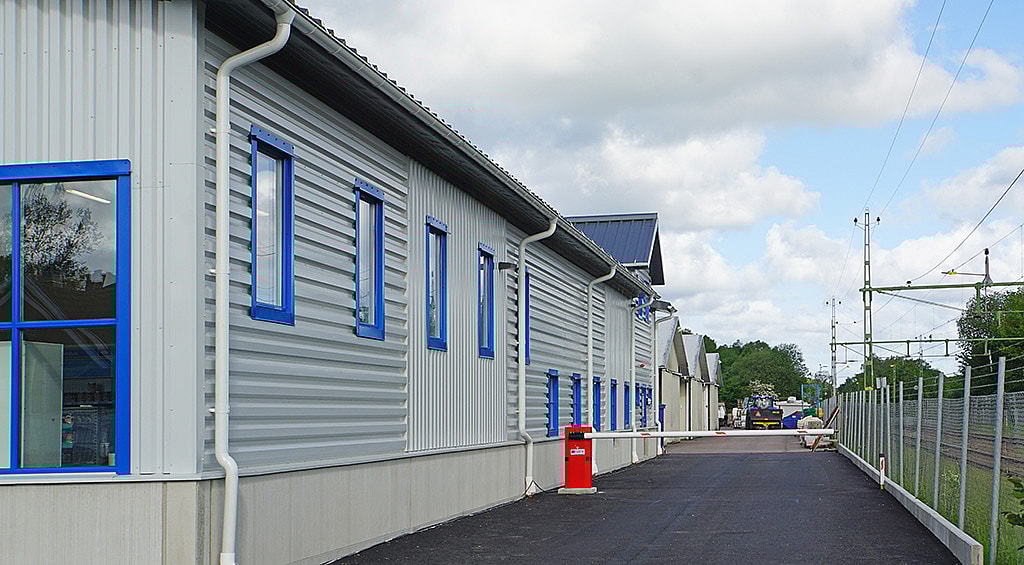

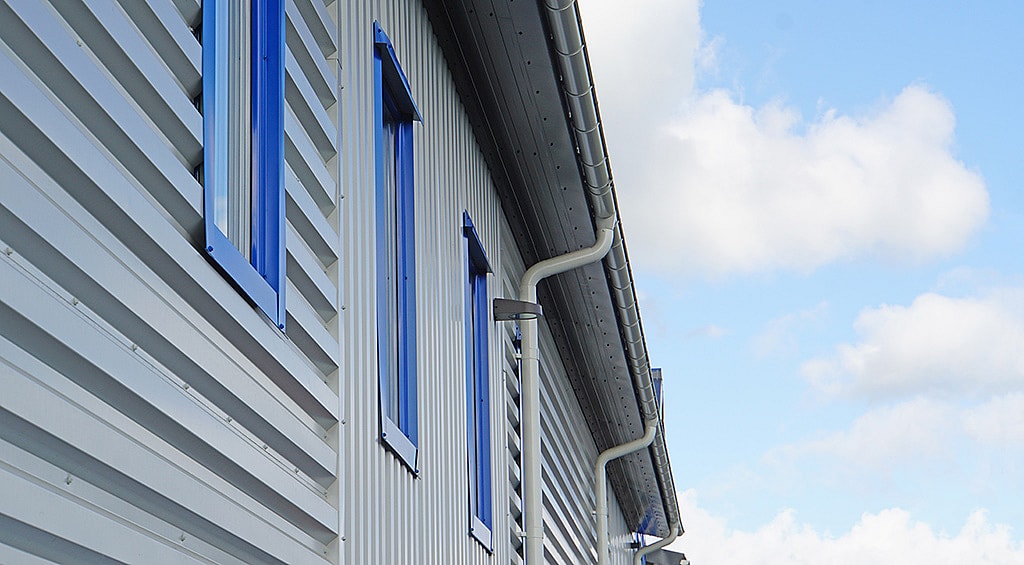

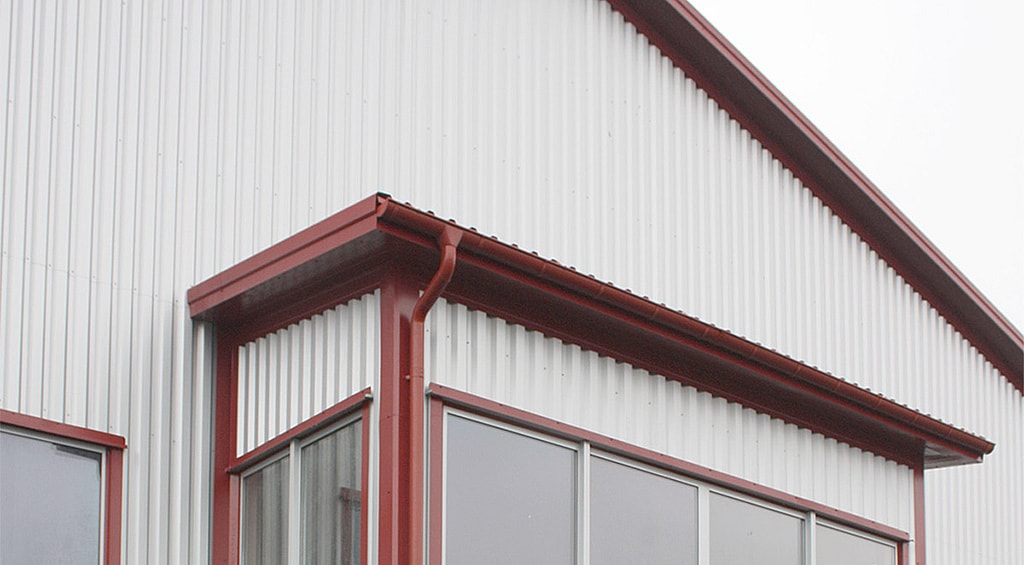

En stark väggprofil som tillåter långa regelavstånd. Borga VP 45 används vanligen för väggbeklädnad på större industriella och kommersiella stålhallar. Plåtens traditionella men uppskalade profil ger stora fasader ett proportionerligt utseende. Profilhöjden gör plåten stark, vilket möjliggör en ekonomisk väggkonstruktion.

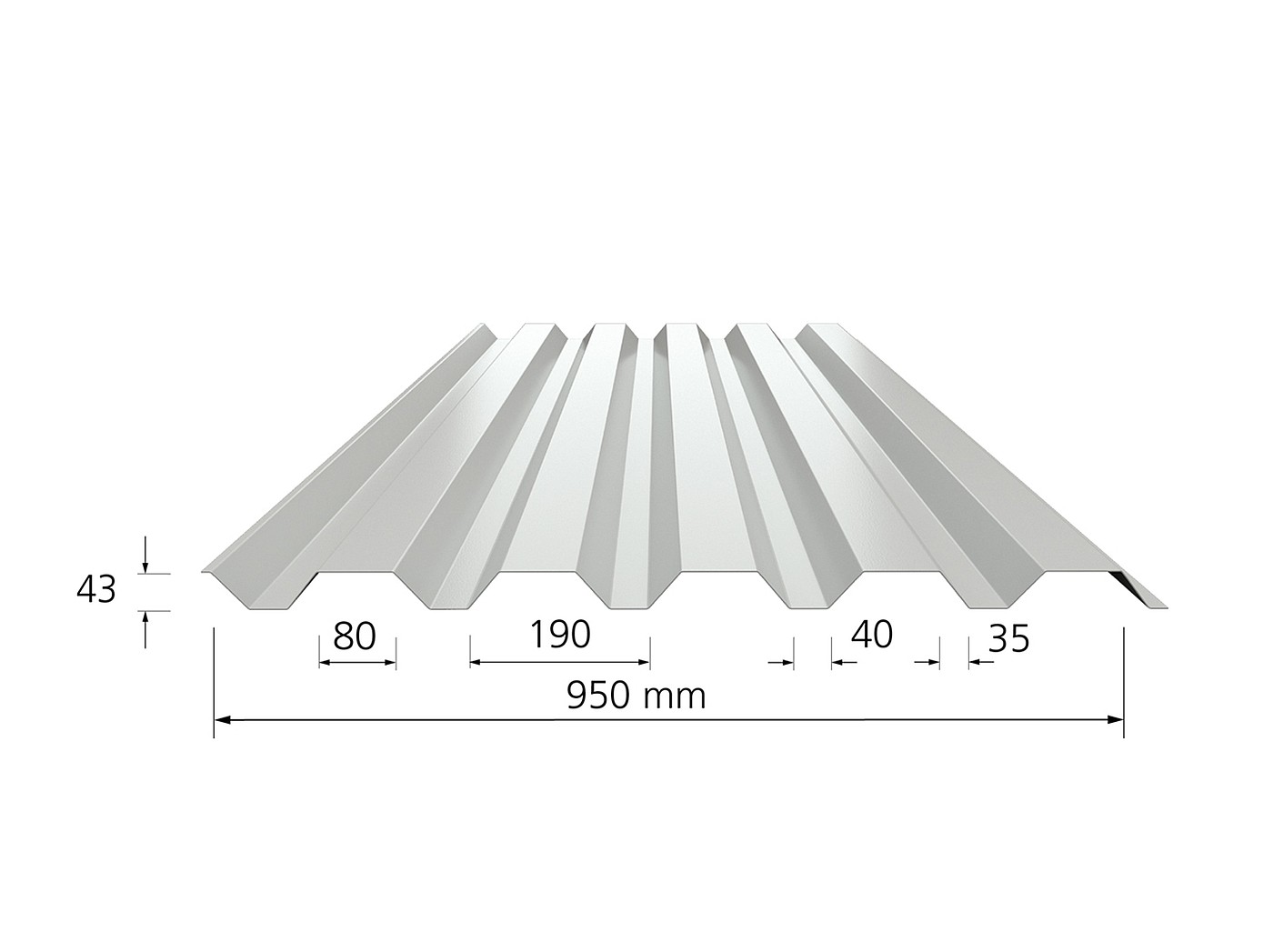

Profildata

Nominell tjocklek (t_nom)			0.5	0.6
Tjocklek vid beräkning	t_ber	mm	0.441	0.538
Massa	m	kg/m²	4.9	5.8
Sträckgräns	f_ty	N/mm²	250	250
Höjd		mm	43	43
Täckbredd		mm	950	950
Min. längd		mm	500	500
Max. längd		mm	12000	12000

Dimensioneringsvärden enligt Eurocode			0.5	0.6
Upplagsreaktion vid ändupplag	R_d	kN/m	2.48	3.63
Upplagsreaktion vid 50 mm upplagsbredd	R_d	kN/m	8.47	12.20
Upplagsreaktion vid 100 mm upplagsbredd	R_d	kN/m	11.11	15.89
Skjuvbucklingskapacitet, fläns	V_f	kN/m	15	27.2
Skjuvbucklingskapacitet, liv	V_w	kN/m	32.9	59.8
Skjuvbucklingskapacitet, globalt	L²V_gd	kN/m	63.7	77.7
Moment, positiv tryckpåverkan	M_d	kNm/m	1.043	1.442
Tröghetsmoment positiv tryckpåverkan	I_def	mm⁴/mm	101.1	133.1
Moment, negativ tryckpåverkan	M_d	kNm/m	1.13	1.592
Tröghetsmoment negativ tryckpåverkan	I_def	mm⁴/mm	126.7	169.8

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50.

Miljöprestanda


Byggvaru- bedömningen	SundaHus Miljödata	Miljöbyggnad Guld	Exemplarisk nivå

Relaterade dokument

Underhållsinstruktion Byggplåt

Borga-Underhallsinstruktion-Byggplat.pdf

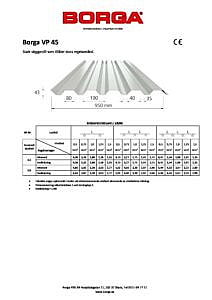

Spännviddstabell väggprofiler

Spannviddstabell-Vaggprofil-VP-45.pdf
Infästningsinstruktion

Infastningsinstruktion-Borga-Platprofiler.pdf
Prestandadeklarationer tak- och väggplåt

DOP-Tak-Vaggplat-EN-14782.pdf
Byggvarudeklaration väggplåt och beslag

Borga-eBVD-Vaggplat-beslag-354683120-4-print-1.pdf

Ytterligare information

Produkttyp	Vägg
Tjocklek	0.5, 0.6
Kulör	Beige 1015, Grön 0510, Gul 0453, Klarblå 5010, Ljusgrå 7035, Mörkgrå 0087, Mörkröd 3009, Röd 0302, Silver 9006, Svart 9005, Tegelröd 8004, Vit 9106
