Sinus 40 - den moderna och exklusiva väggprofilen

Name: Sinus 40
SKU: 307817
Availability: InStock

Vägg

För kommersiella fastigheter. Lämpar sig överallt där det finns höga estetiska krav på det fasadens utseende. Sinusprofilen är modern och tidlös, vilket gör den till ett tryggt och långsiktigt val.

Beskrivning

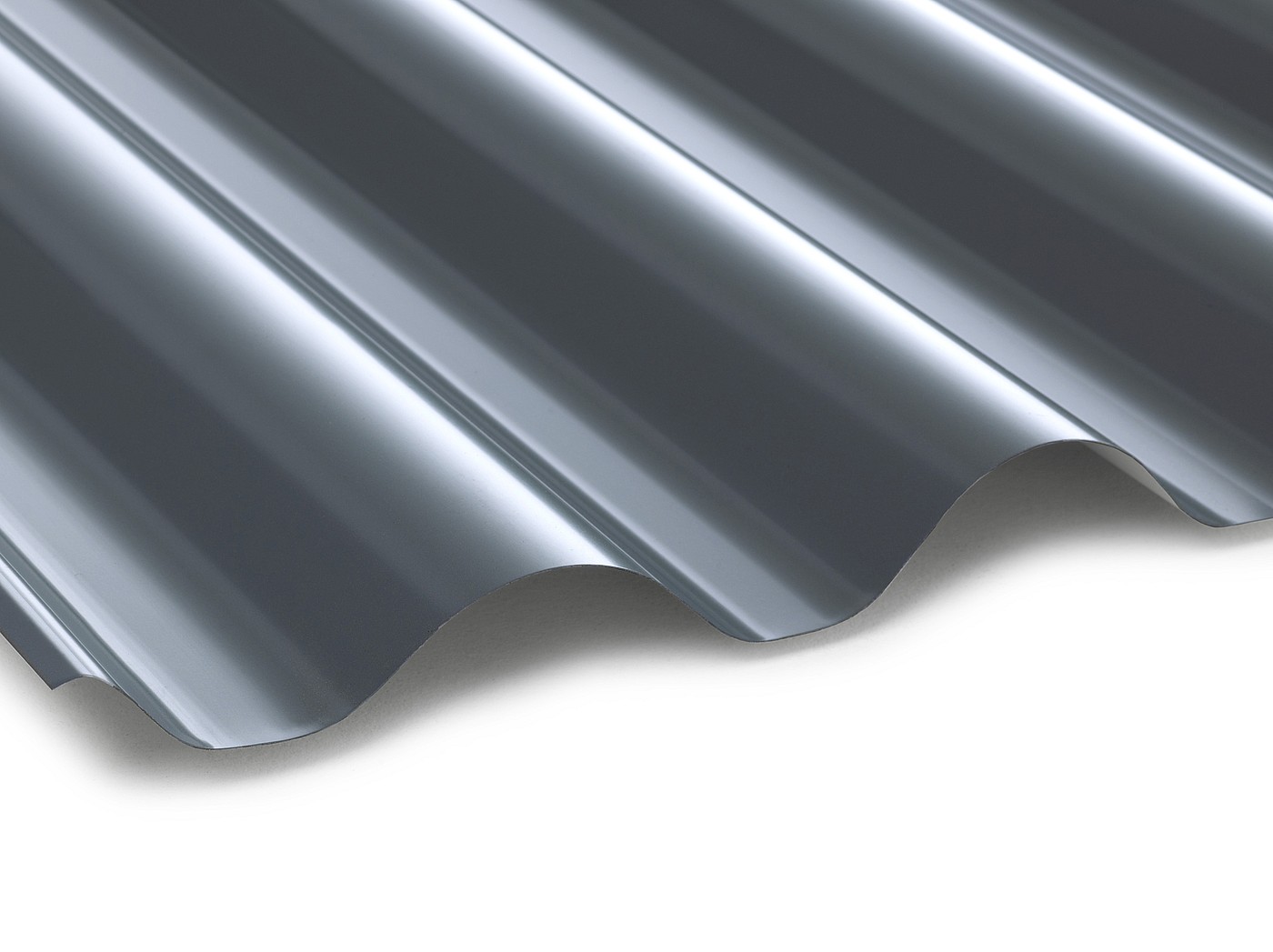

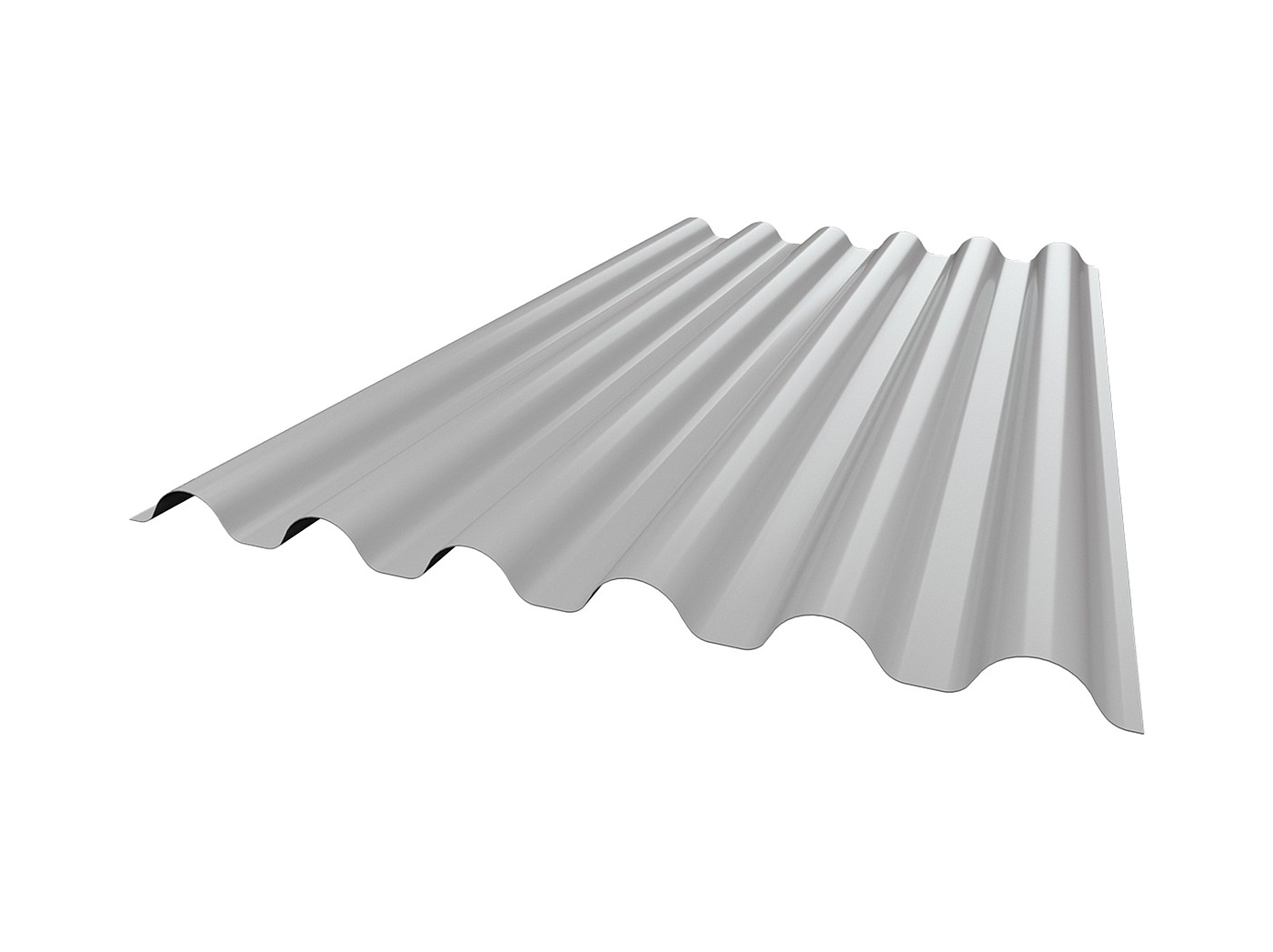

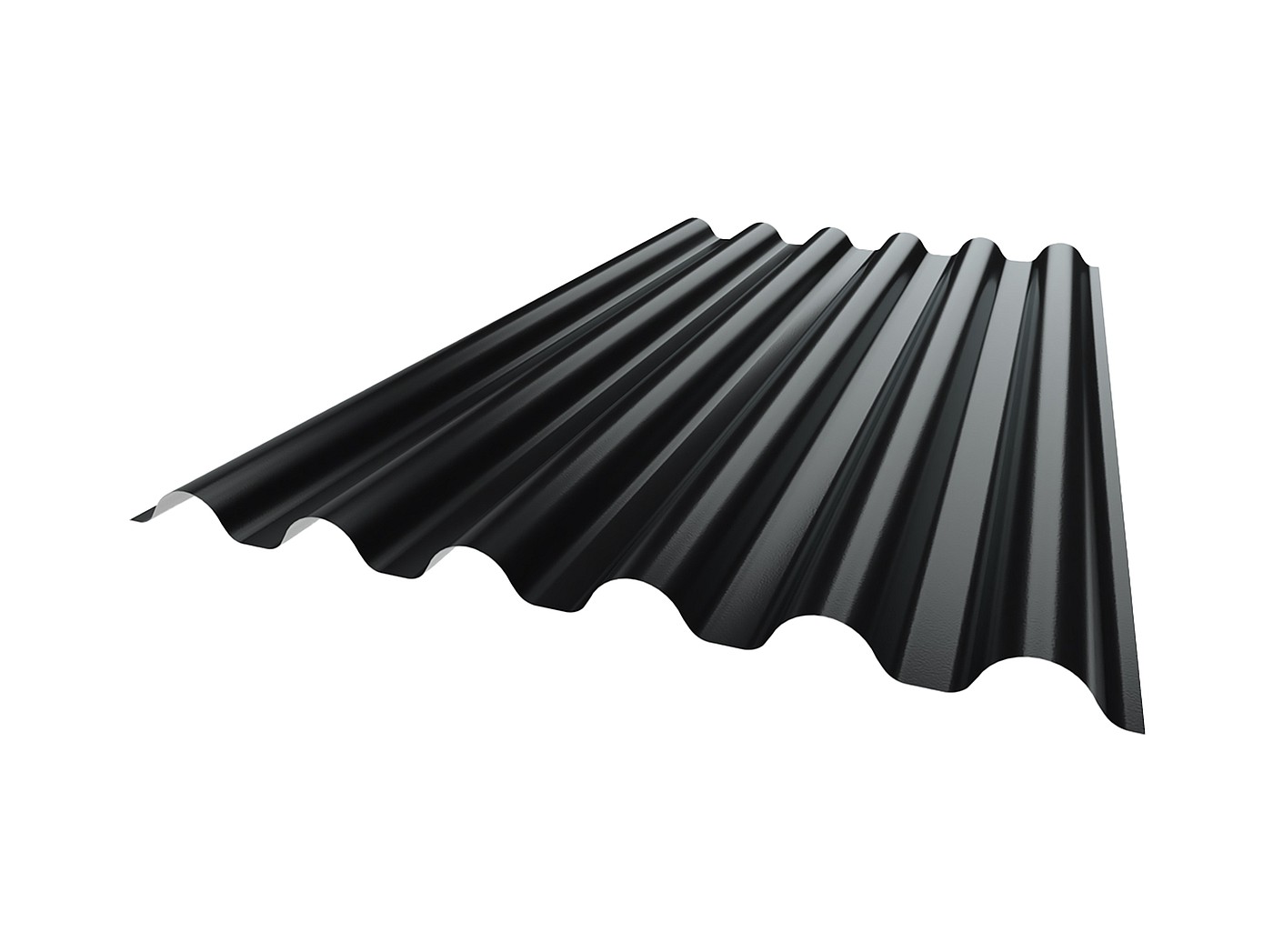

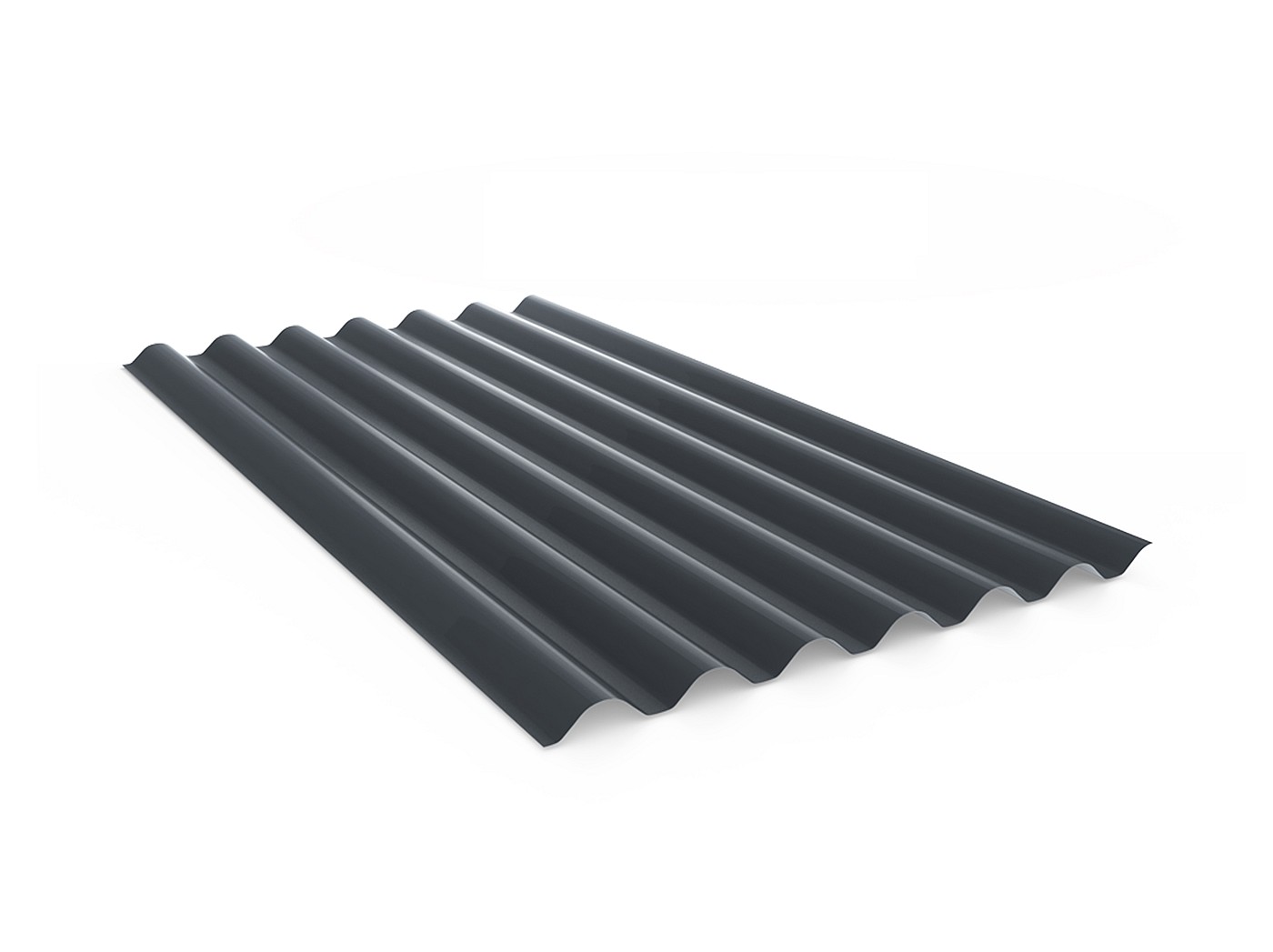

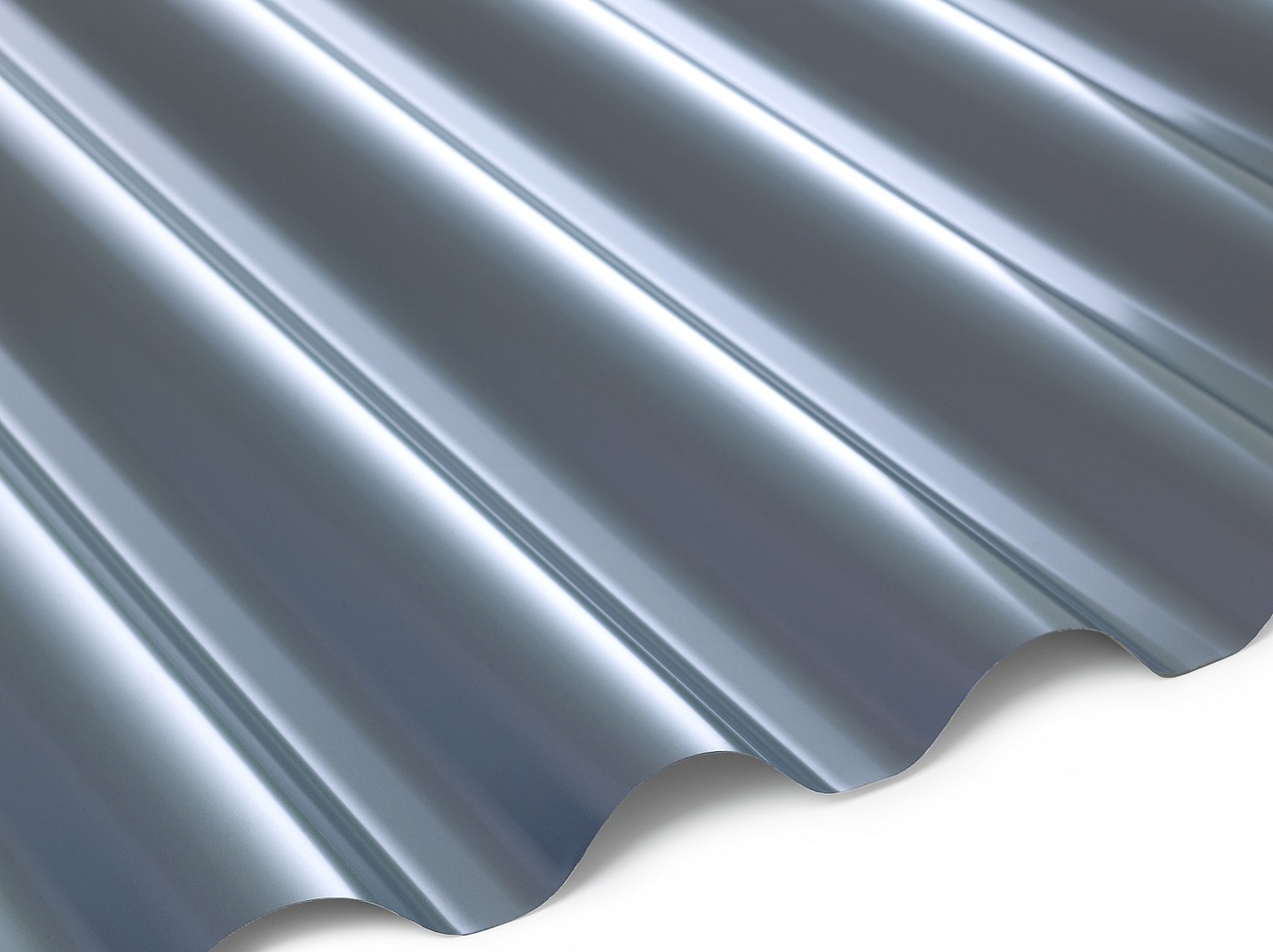

Den moderna och exklusiva väggprofilen

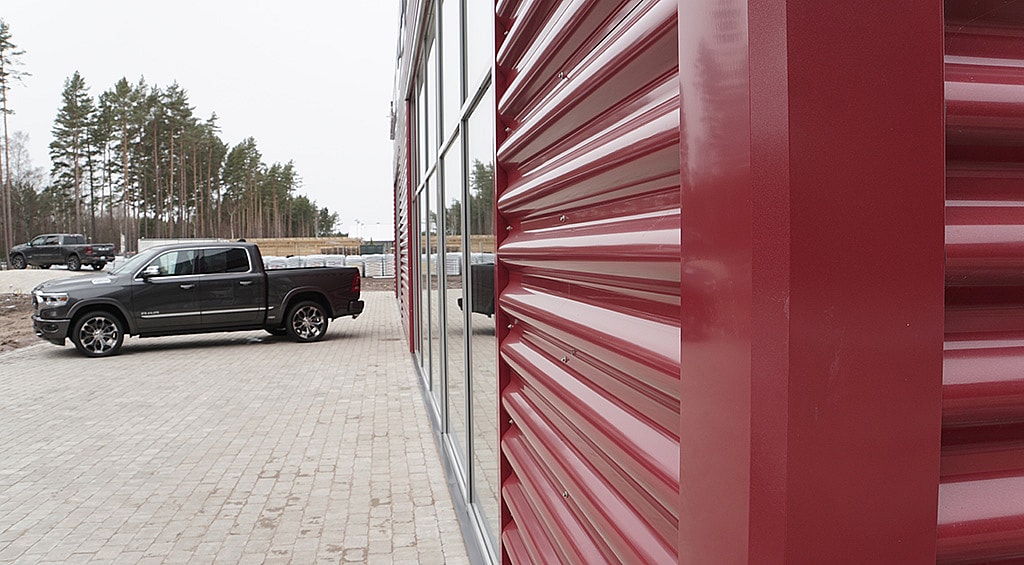

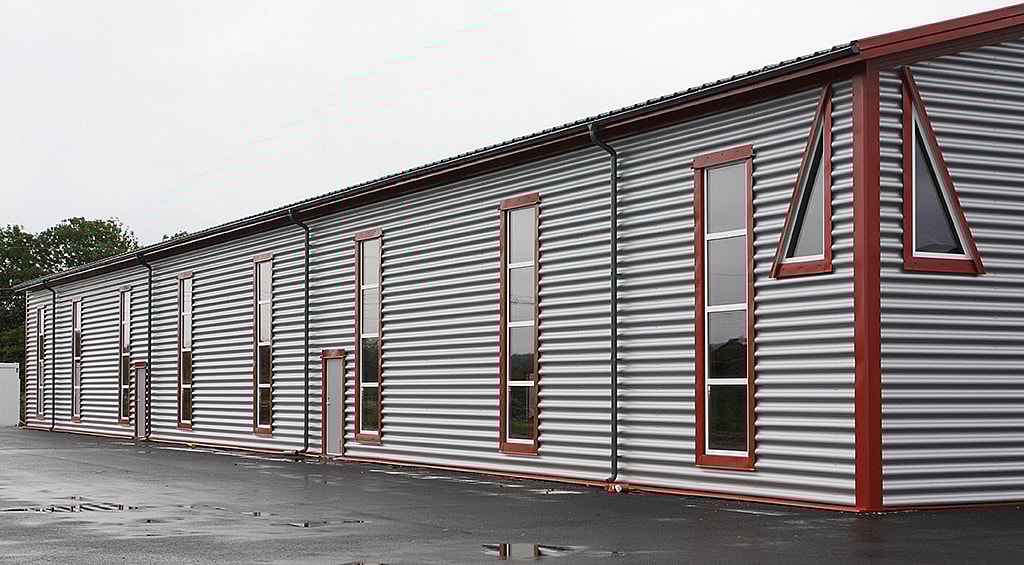

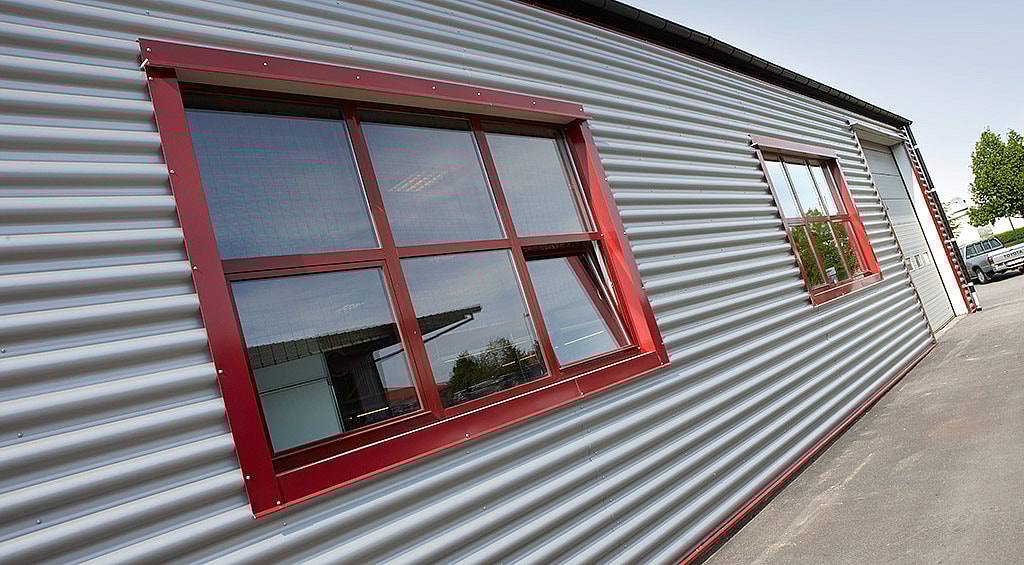

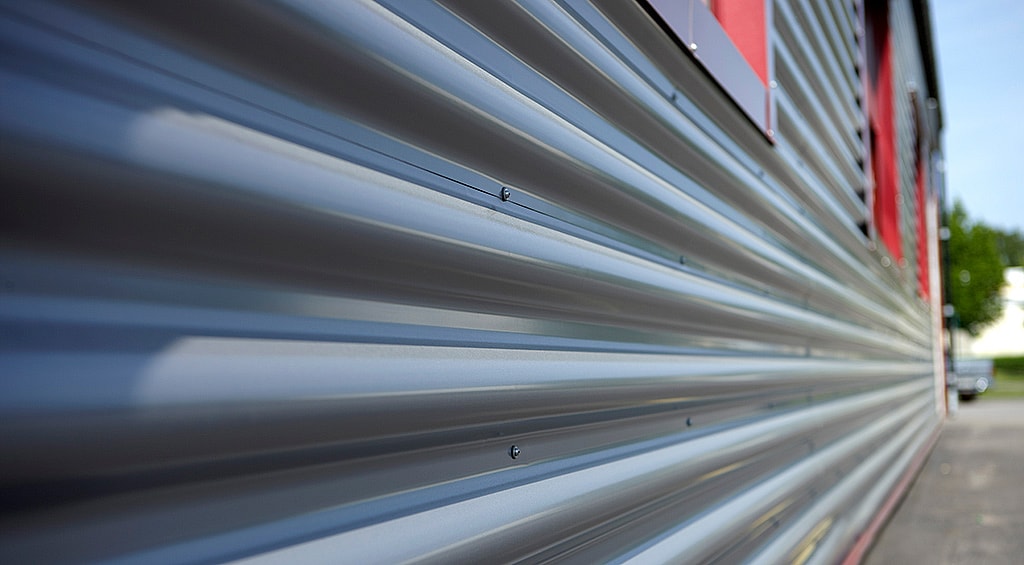

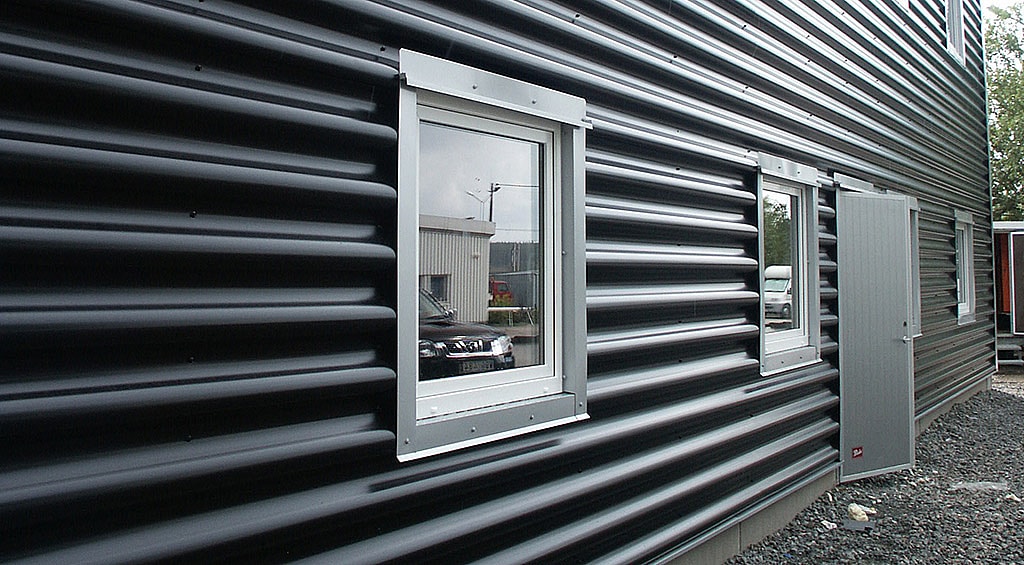

Används främst för väggbeklädnad av kommersiella fastigheter, men lämpar sig överallt där det finns estetiska krav på det fasadens utseende. Sinusprofilen är modern och tidlös, vilket gör den till ett tryggt och långsiktigt val. För extra exklusivt utseende och ännu bättre hållbarhet kan profilen levereras med en tålig premium metalliclack. Profilen kan monteras antingen horisontellt eller vertikalt.

Profildata

Nominell tjocklek (t_nom)			0.6
Tjocklek vid beräkning	t_ber	mm	0.538
Massa	m	kg/m²	5.5
Sträckgräns	f_ty	N/mm²	250
Höjd		mm	40
Täckbredd		mm	1000
Min. längd		mm	500
Max. längd		mm	10000

Dimensioneringsvärden enligt Eurocode			0.6
Upplagsreaktion vid ändupplag	R_d	kN/m	2.53
Upplagsreaktion vid 50 mm upplagsbredd	R_d	kN/m	8.49
Upplagsreaktion vid 100 mm upplagsbredd	R_d	kN/m	11.07
Skjuvbucklingskapacitet, fläns	V_f	kN/m	77.7
Skjuvbucklingskapacitet, liv	V_w	kN/m	56.2
Skjuvbucklingskapacitet, globalt	L²V_gd	kN/m	77.7
Moment, positiv tryckpåverkan	M_d	kNm/m	1.378
Tröghetsmoment positiv tryckpåverkan	I_def	mm⁴/mm	121.7
Moment, negativ tryckpåverkan	M_d	kNm/m	1.519
Tröghetsmoment negativ tryckpåverkan	I_def	mm⁴/mm	127.5

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50.

Miljöprestanda


Byggvaru- bedömningen	SundaHus Miljödata	Miljöbyggnad Guld	Exemplarisk nivå

Relaterade dokument

Underhållsinstruktion Byggplåt

Borga-Underhallsinstruktion-Byggplat.pdf

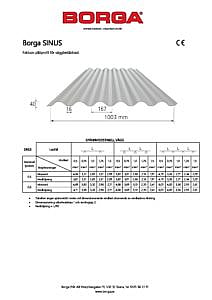

Spännviddstabell väggprofiler

Spannviddstabell-Vaggprofil-Sinus.pdf
Infästningsinstruktion

Infastningsinstruktion-Borga-Platprofiler.pdf
Prestandadeklarationer tak- och väggplåt

DOP-Tak-Vaggplat-EN-14782.pdf
Byggvarudeklaratrion väggplåt och beslag

Borga-eBVD-Vaggplat-beslag-354683120-4-print-1.pdf

Ytterligare information

Produkttyp	Vägg
Tjocklek	0.5, 0.6
Kulör	Beige 1015, Grön 0510, Gul 0453, Klarblå 5010, Ljusgrå 7035, Mörkgrå 0087, Mörkröd 3009, Röd 0302, Silver 9006, Svart 9005, Tegelröd 8004, Vit 9106
